Set HSSE LINKS: Maschinengewindebohrer | Schneideisen | Kernlochbohrer: M 3 - 12

Set HSSE LINKS: Maschinengewindebohrer | Schneideisen | Kernlochbohrer: M 3 - 12
Set HSSE LINKS: Maschinengewindebohrer | Schneideisen | Kernlochbohrer: M 3 - 12
Artikel-Nr: BB7E
Details: Set HSSE LINKS: Maschinengewindebohrer | Schneideisen | Kernlochbohrer: M 3 - 12
Lager:
298.36 CHF

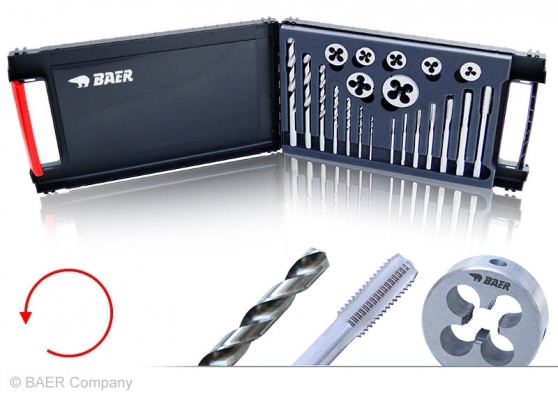

BAER SET HSSG LINKS: Maschinengewindebohrer | Schneideisen | Kernlochbohrer: M 3 - M 12

LINKSGEWINDE

Satzinhalt:

AbmessungenM 3 - M 12
BAER HSSG LINKS Maschinengewindebohrer
M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8
M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5
M 12 x 1,75
BAER HSS LINKS Schneideisen M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8
M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5
M 12 x 1,75
BAER HSSG Kernlochbohrer 2,5 mm | 3,3 mm | 4,2 mm | 5,0 mm | 6,8 mm | 8,5 mm | 10,2 mm

Spezifikation - BAER Maschinengewindebohrer LINKS für Durchgangsloch und Sackloch

LINKSGEWINDE - gegen den Uhrzeigersinn
DIN 371/376
Effiziente Herstellung von Innengewinden mit Maschinenbetätigung.

Durchgangs-
und Sackloch
bis zu 2 x D 		HSSG
blank		bis 900 N/mm²
27,1 HRC		Form: C Anschnitt:
2-3 Gänge		Spanabfuhr
(siehe Abbildung)		Außenkühl- ung und SchmierungISO2/6H

Anwendung:
für allgemeine Verwendung
- gut zerspanbare Werkstoffe bis 900 N/mm²
- unlegierte und niedriglegierte Stähle
- für Durchgangsloch und Sackloch

Spezifikation- BAER HSS Schneideisen LINKS

DIN 223
LINKSGEWINDE - gegen den Uhrzeigersinn
Toleranz: ISO-6g

Anschnitt: 1,5

Einsatzgebiete:
für allgemeinen Einsatz

Spezifikation - BAER HSS Spiralbohrer Kernlochabmessungen

DIN 338
Schneidrichtung: rechts
Material: HSS
Qualität: profilgeschliffene Qualität
Oberflächenbehandlung: blank

Einsatzgebiete:
für allgemeinen Einsatz
- Zum Bohren von legierten und unlegierten Stählen


Anwendung - Beispielmaterialien für Gewindebohrer:

Baustahl unlegiertSchnittge-
schwindigkeit
vc in m/min		AutomatenstahlSchnittge-
schwindigkeit
vc in m/min		StahlgussSchnittge-
schwindigkeit
vc in m/min
1.0037St 37-25 - 121.07189 SMnPb 285 - 121.0420GS-388 - 15
1.0044St 44-25 - 121.072110 S 20 5 - 151.1120GS-20 Mn 55 - 15
1.0039S 235JRG1+CR5 - 121.07369 SMn 365 - 121.5633GS-24 Ni 85 - 12
1.0060St 60-25 - 101.072635 S 205 - 101.7379GS-18 CrMo 9 105 - 12
Baustahl legiertSchnittge-
schwindigkeit
vc in m/min
1.541515 Mo 35 - 12
1.562214 Ni 65 - 10
1.733513 CrMo 4 45 - 10
1.771514 MoV 6 35 - 10
Schnittgeschwindigkeit vc [m/min] = (Außendurchmesser * π * Drehzahl) / 1000
Drehzahl n [1/min] = (Schnittgeschwindigkeit in m/min * 1000) / (Außendurchmesser * π)
Vorschubprogrammierung [mm/min] = Drehzahl * Steigung
Bitte beachten Sie das die oben angegebenen Schnittgeschwindigkeiten als Richtwerte zu verstehen sind und je nach Schmierung und
Betätigung angepasst werden müssen..
Schneidöl oder Emulsion werden empfohlen.


Beispiele für mögliche Bearbeitungsmaterialien für Schneideisen:

Allgemeine Baustähle
Automatenstähle
Einsatzstähle
1.0035S 185 (St 33)
1.071811SMnPb30
1.0401(C15)
1.0036S 235 JRH
1.072110S20
1.701617 CR3
1.0039S 235JRG1+CR
1.072635S20
1.713116MnCr5
1.0060E 335 (St 60-2)
1.075860SPb20
1.591915CrNi6








Unlegierte Vergütungsstähle
Reinkupfer,
niedriglegiertes Kupfer
Kupfer-Zinn-Legierung
(Bronze) kurzspanend
1.0402C 22

1.1151C22E (Ck 22)
2.0240CuZn15
2.1090.01G-CuSn7ZnPb
1.0503C 45
2.0265CuZn30
2.1086.01G-CuSn10Zn
1.1191C45E (Ck 45)













Kunststoffe:





PMMA






POM






PVC

Die Verwendung von Schneidöl wird empfohlen.
