HSSG Maschinengewindebohrer Form C - UN 1.1/2 x 8
Artikel-Nr: 180501007
Details: HSSG Maschinengewindebohrer Form C - UN 1.1/2 x 8
Details: HSSG Maschinengewindebohrer Form C - UN 1.1/2 x 8
Lager:
158.91
CHF
HSSG Maschinengewindebohrer - Form C - UN 1.1/2 x 8

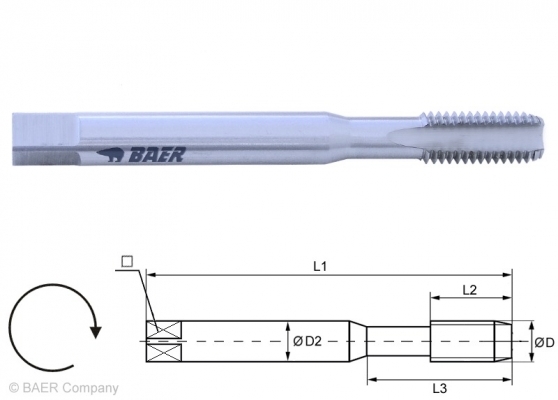

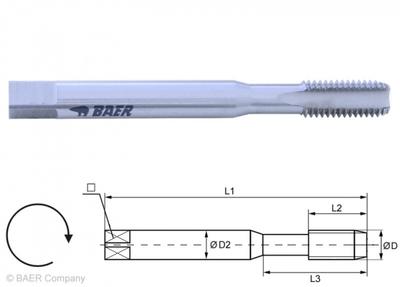

Baumaße:
D: UN 1.1/2 x 8
L1: 170mm
L2: 60mm
D2: 28mm
VK
: 22,4mm
Gewindebohrer für die Maschinenbetätigung in Durchgangsloch und Sackloch.
Durch den kurzen Anschnitt ist die Anwendung relativ universal.
Der Span wird hauptsächlich durch die Spannuten aufgenommen und beim Schneiden nicht abgeführt.
  |
 |
  |
  |
 |
| 35 mm | Durchgangsloch und Sackloch bis 2 x D |
HSSG |
bis 900 N/mm² 27,1 HRC |
Form C gerade genutet |
  |
 |
  |
  |
| 2-3 Gänge | Spanabfuhr (siehe Abbildung) | Außenkühlung und -Schmierung | 2B |
Anwendung:
gut zerspanbare Werkstoffe bis 900 N/mm²
unlegierte und niedriglegierte Stähle
Anwendung - Beispielmaterialien:
| Baustahl unlegiert | Schnittge- schwindigkeit vc in m/min |
Automatenstahl | Schnittge- schwindigkeit vc in m/min |
Stahlguss | Schnittge- schwindigkeit vc in m/min |
|||||
| 1.0037 | St 37-2 | 5 - 12 | 1.0718 | 9 SMnPb 28 | 5 - 12 | 1.0420 | GS-38 | 8 - 15 | ||
| 1.0044 | St 44-2 | 5 - 12 | 1.0721 | 10 S 20 | 5 - 15 | 1.1120 | GS-20 Mn 5 | 5 - 15 | ||
| 1.0039 | S 235JRG1+CR | 5 - 12 | 1.0736 | 9 SMn 36 | 5 - 12 | 1.5633 | GS-24 Ni 8 | 5 - 12 | ||
| 1.0060 | St 60-2 | 5 - 10 | 1.0726 | 35 S 20 | 5 - 10 | 1.7379 | GS-18 CrMo 9 10 | 5 - 12 | ||
| Baustahl legiert | Schnittge- schwindigkeit vc in m/min |
|||||||||
| 1.5415 | 15 Mo 3 | 5 - 12 | ||||||||
| 1.5622 | 14 Ni 6 | 5 - 10 | ||||||||
| 1.7335 | 13 CrMo 4 4 | 5 - 10 | ||||||||
| 1.7715 | 14 MoV 6 3 | 5 - 10 | ||||||||
Schnittgeschwindigkeit vc [m/min] = (Außendurchmesser * π * Drehzahl) / 1000
Drehzahl n [1/min] = (Schnittgeschwindigkeit in m/min * 1000) / (Außendurchmesser * π)
Vorschubprogrammierung [mm/min] = Drehzahl * Steigung
Bitte beachten Sie das die oben angegebenen Schnittgeschwindigkeiten als Richtwerte zu verstehen sind und je nach Schmierung und
Betätigung angepasst werden müssen..
Schneidöl oder Emulsion werden empfohlen.
