HSSG Einschnittgewindebohrer Form D - M 18 x 2.5
Artikel-Nr: 110101013
Details: HSSG Einschnittgewindebohrer Form D - M 18 x 2.5
Details: HSSG Einschnittgewindebohrer Form D - M 18 x 2.5
Lager:
22.81
CHF
HSSG Einschnittgewindebohrer Form D - M 18 x 2,5
DIN 352

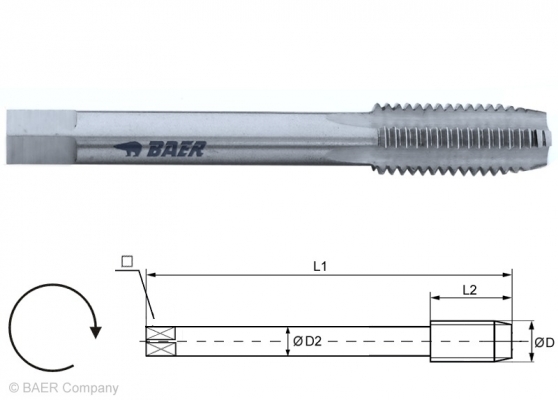

Baumaße:
D: M 18 x 2,5
L1: 95mm
L2: 40mm
D2: 14,0mm
: 11,0mm
Effiziente Herstellung von Innengewinden.
Durch die kurze Bauform eignet sich dieser Maschinengewindebohrer,
neben der Maschinenbetätigung, auch für den Einsatz per Hand.
Anwendung:
gut zerspanbare Werkstoffe bis 800 N/mm²
unlegierte und niedriglegierte Stähle
Anwendung - Beispielmaterialien:
Schnittgeschwindigkeit vc [m/min] = (Außendurchmesser * π * Drehzahl) / 1000
Drehzahl n [1/min] = (Schnittgeschwindigkeit in m/min * 1000) / (Außendurchmesser * π)
Vorschubprogrammierung [mm/min] = Drehzahl * Steigung
Bitte beachten Sie das die oben angegebenen Schnittgeschwindigkeiten als Richtwerte zu verstehen sind und je nach Schmierung und
Betätigung angepasst werden müssen..
Schneidöl oder Emulsion werden empfohlen.
DIN 352
Baumaße:
D: M 18 x 2,5
L1: 95mm
L2: 40mm
D2: 14,0mm
: 11,0mmEffiziente Herstellung von Innengewinden.
Durch die kurze Bauform eignet sich dieser Maschinengewindebohrer,
neben der Maschinenbetätigung, auch für den Einsatz per Hand.
 |
 |
 |
 |
 |
| 15,5 mm | Durchgangs- und Sackloch bis 2 x D |
HSSG blank |
bis 800 N/mm² 22,2 HRC |
Form D |
 |
 |
 |
 |
| 3-4 Gänge | Spanabfuhr (siehe Abbildung) | Außenkühlung und -Schmierung | ISO2/6H |
Anwendung:
gut zerspanbare Werkstoffe bis 800 N/mm²
unlegierte und niedriglegierte Stähle
Anwendung - Beispielmaterialien:
| Baustahl unlegiert | Schnittge- schwindigkeit vc in m/min |
Automatenstahl | Schnittge- schwindigkeit vc in m/min |
Stahlguss | Schnittge- schwindigkeit vc in m/min |
|||||
| 1.0037 | St 37-2 | 5 - 12 | 1.0718 | 9 SMnPb 28 | 5 - 12 | 1.0420 | GS-38 | 8 - 15 | ||
| 1.0044 | St 44-2 | 5 - 12 | 1.0721 | 10 S 20 | 5 - 15 | 1.1120 | GS-20 Mn 5 | 5 - 15 | ||
| 1.0039 | S 235JRG1+CR | 5 - 12 | 1.0736 | 9 SMn 36 | 5 - 12 | 1.5633 | GS-24 Ni 8 | 5 - 12 | ||
| 1.0060 | St 60-2 | 5 - 10 | 1.0726 | 35 S 20 | 5 - 10 | 1.7379 | GS-18 CrMo 9 10 | 5 - 12 | ||
| Baustahl legiert | Schnittge- schwindigkeit vc in m/min |
|||||||||
| 1.5415 | 15 Mo 3 | 5 - 12 | ||||||||
| 1.5622 | 14 Ni 6 | 5 - 10 | ||||||||
| 1.7335 | 13 CrMo 4 4 | 5 - 10 | ||||||||
| 1.7715 | 14 MoV 6 3 | 5 - 10 | ||||||||
Drehzahl n [1/min] = (Schnittgeschwindigkeit in m/min * 1000) / (Außendurchmesser * π)
Vorschubprogrammierung [mm/min] = Drehzahl * Steigung
Bitte beachten Sie das die oben angegebenen Schnittgeschwindigkeiten als Richtwerte zu verstehen sind und je nach Schmierung und
Betätigung angepasst werden müssen..
Schneidöl oder Emulsion werden empfohlen.
