HSSE-VAP Gewindebohrer Form B - M 3 x 0.5 - DIN 371 Edelstahl

HSSE-VAP Gewindebohrer Form B - M 3 x 0.5 - DIN 371 Edelstahl
HSSE-VAP Gewindebohrer Form B - M 3 x 0.5 - DIN 371 Edelstahl
Artikel-Nr: 110405003
Details: HSSE-VAP Gewindebohrer Form B - M 3 x 0.5 - DIN 371 Edelstahl
Lager:
13.62 CHF
HSSE VAP Maschinengewindebohrer Form B - M 3 x 0,5 - DIN 371 für Edelstähle

DIN 371

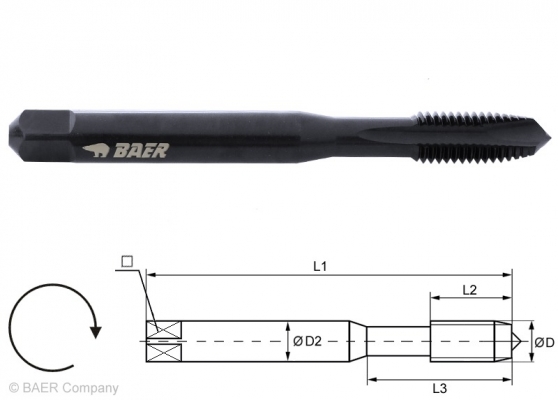

Baumaße:
D: M 3 x 0,5
L1: 56 mm
L2: 10 mm
L3: 18 mm
D2: 3,5 mm
: 2,7 mm

Die Geometrie und die Oberflächenbehandlung dieses Gewindebohrers sind
für die Zerspanung von Edelstählen konzipiert.
Die oxidierte Oberfläche (VAP) bietet dem Schneidöl bessere Haftung und sorgt
somit für einen konstanten Schmierfilm und verhindert Kaltaufschweißungen.
Gewindebohrer für die Maschinenbetätigung und Durchgangsloch.
Durch den Schälanschnitt wird der Span in Bohrrichtung geleitet.


Kernloch: 1,6 mm Bild Lochtyp: https://media.baer.tools/media/vector/86/08/96/durchgangsloch.svg Bild Zugfestigkeit: https://media.baer.tools/media/vector/c0/4a/39/zugfestigkeit.svg Bild Form: https://media.baer.tools/media/vector/89/22/a4/gewindebohrer_gerade_nuten_schaelanschnitt.svg
2.5 mm Durchgangsloch
bis 3 x D		 HSSE
VAP		 bis 900 N/mm²
27,1 HRC		 Form B

Bild Anschnitt: https://media.baer.tools/media/vector/59/5d/26/gewindebohrer_anschnitt.svg Bild Spanabfuhr Bild Kühlung: https://media.baer.tools/media/vector/41/a7/9a/gewindebohrer_aussenkuehlung.svg
4-5 Gänge Spanabfuhr (siehe Abbildung) Außenkühlung und -Schmierung ISO2/6H


Anwendung:
Edelstähle, Rostfreie Stähle, INOX, V2A, V4A
Stähle bis maximal 900 N/mm²
Kupferlegierungen und Messing (langspanend)

Anwendung - Beispielmaterialien:

Rostfreier Stahl (ferritisch, austenitisch, martensitisch) Schnittge-
schwindigkeit
vc in m/min		   Baustahle, Einsatzstähle Schnittge-
schwindigkeit
vc in m/min		   Legierte Stähle, Vergütungsstähle Schnittge-
schwindigkeit
vc in m/min
1.4104 X14CrMoS17 5 - 12   1.0050 St50-2 6 - 15   1.8515 31CrMo12 5 - 10
1.4301 X5CrNi18-10 (V2A) 5 - 12   1.0401 C15  6 - 15   1.0503 C45 6 - 15
1.4571 X6CrNiMoTi17-12-2 (V4A) 5 - 12   1.7147 20MnCr5 6 - 15   1.7218 25CrMo4 6 - 15
1.4005 X12CrS13 5 - 12   1.5919 15CrNi6 6 - 15   1.6511 36CrNiMo4 6 - 15

Kupferlegierung, Messing (langspanend) Schnittge-
schwindigkeit
vc in m/min
E-Cu 57 EN CW400A 10 - 20
CuZn37 EN CW 508 L (Ms58) 10 - 20

Schnittgeschwindigkeit vc [m/min] = (Außendurchmesser * π * Drehzahl) / 1000
Drehzahl n [1/min] = (Schnittgeschwindigkeit in m/min * 1000) / (Außendurchmesser * π)
Vorschubprogrammierung [mm/min] = Drehzahl * Steigung
Bitte beachten Sie das die oben angegebenen Schnittgeschwindigkeiten als Richtwerte zu verstehen sind und je nach Schmierung und
Betätigung angepasst werden müssen..
Schneidöl oder Emulsion werden empfohlen.
