HSSE-TiCN Maschinengewindebohrer Form C - M 22 x 2.5 - DIN 376 Guss

HSSE-TiCN Maschinengewindebohrer Form C - M 22 x 2.5 - DIN 376 Guss
HSSE-TiCN Maschinengewindebohrer Form C - M 22 x 2.5 - DIN 376 Guss
Artikel-Nr: 110510016
Details: HSSE-TiCN Maschinengewindebohrer Form C - M 22 x 2.5 - DIN 376 Guss
Lager:
187.01 CHF
HSSE-TiCN Maschinengewindebohrer Form C - M 22 x 2,5 - DIN 376 für Gußwerkstoffe

DIN 376

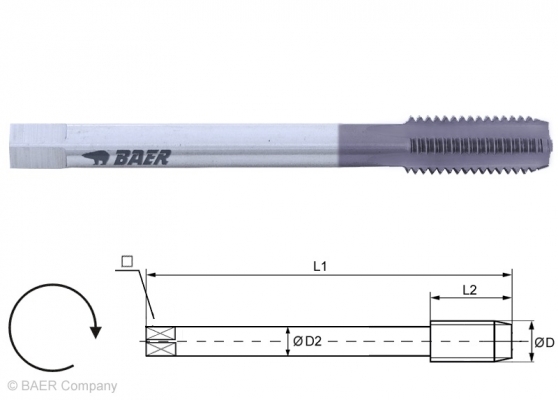

Baumaße:
D: M 22 x 2.5
L1: 140 mm
L2: 32 mm
L3: - mm
D2: 18.0 mm
: 14.5 mm

Die Geometrie, das Grundmaterial und die Beschichtung dieses Gewindebohrers sind
besonders für die Zerspanung von kurzspanende Gußwerkstoffe konzipiert.
Die TiCN-Beschichtung (Titancarbonnitrid – grauviolett Farbe) erhöht die Oberflächenhärte (ca. 3000 HV) und
Gleiteigenschaften (Reibungskoeffizient: 0,3), daraus resultieren eine höhere Schnittleistung und Standzeit.
Gewindebohrer für die Maschinenbetätigung in Durchgangsloch und Sackloch.
Durch den kurzen Anschnitt ist die Anwendung relativ universal.
Der Span wird hauptsächlich durch die Spannuten aufgenommen und beim Schneiden nicht abgeführt.


Kernloch: 2,5 mm Bild Lochtyp: https://media.baer.tools/media/vector/19/52/9d/durchgangsloch_und_sackloch.svg Bild Material: https://media.baer.tools/media/vector/1c/ec/93/gewindebohrer_beschichtung_tialn.svg Bild Zugfestigkeit: https://media.baer.tools/media/vector/c0/4a/39/zugfestigkeit.svg Bild Form: https://media.baer.tools/media/vector/3f/1d/45/gewindebohrer_gerade_nuten.svg
19.5 mm Durchgangs- und Sackloch
bis 2,5 x D		 HSSE
TiCN		 bis 1000 N/mm²
32,0 HRC		 Form C

Bild Anschnitt: https://media.baer.tools/media/vector/59/5d/26/gewindebohrer_anschnitt.svg Bild Spanabfuhr Bild Kühlung: https://media.baer.tools/media/vector/41/a7/9a/gewindebohrer_aussenkuehlung.svg
2-3 Gänge Spanabfuhr (siehe Abbildung) Außenkühlung und -Schmierung ISO2/6HX


Anwendung:
Grauguß < 1000 N/mm²
Aluminium-Gußlegierungen Si < 5% (kurzspanend) < 600 N/mm²
Kupferlegierungen (kurzspanend), Messing (kurzspanend)


Anwendung - Beispielmaterialien:

Grauguss Schnittge-
schwindigkeit
vc in m/min		   Aluminium-Gußlegierungen Si>5% (mittel- und kurzspanend) Schnittge-
schwindigkeit
vc in m/min		   Kupferlegierungen (kurzspanend), Messing (kurzspanend) Schnittge-
schwindigkeit
vc in m/min
0.6010 GG10 40 - 45   3.2134 G-AlSi5Cu1Mg 30 - 40   2.0360 CuZn40 25 - 30
0.6020 GG20 40 - 45   3.2381 G-AlSi10Mg  27 - 30   2.0410 CuZn44Pb2 25 - 30
0.6030 GG30 40 - 45   3.2581 G-AlSi12 27 - 30   2.0550 CuZn40Al2 25 - 30
0.6040 GG40 40 - 45   3.2583 G-AlSi12(Cu) 27 - 30   2.1086 G-CuSn10Zn 25 - 30
Schnittgeschwindigkeit vc [m/min] = (Außendurchmesser * π * Drehzahl) / 1000
Drehzahl n [1/min] = (Schnittgeschwindigkeit in m/min * 1000) / (Außendurchmesser * π)
Vorschubprogrammierung [mm/min] = Drehzahl * Steigung
Bitte beachten Sie das die oben angegebenen Schnittgeschwindigkeiten als Richtwerte zu verstehen sind und je nach Schmierung und
Betätigung angepasst werden müssen..
Schneidöl oder Emulsion werden empfohlen.
