HSSE-TiAlN Gewindebohrer - 40° RSP - UNF No. 6 x 40 - DIN 371 Edelstahl

HSSE-TiAlN Gewindebohrer - 40° RSP - UNF No. 6 x 40 - DIN 371 Edelstahl
HSSE-TiAlN Gewindebohrer - 40° RSP - UNF No. 6 x 40 - DIN 371 Edelstahl
Artikel-Nr: 150605004
Details: HSSE-TiAlN Gewindebohrer - 40° RSP - UNF No. 6 x 40 - DIN 371 Edelstahl
Lager:
60.86 CHF
HSSE-TiCN Maschinengewindebohrer - 40° RSP - UNF No. 6 x 40 - DIN 371 Edelstahl

DIN 371

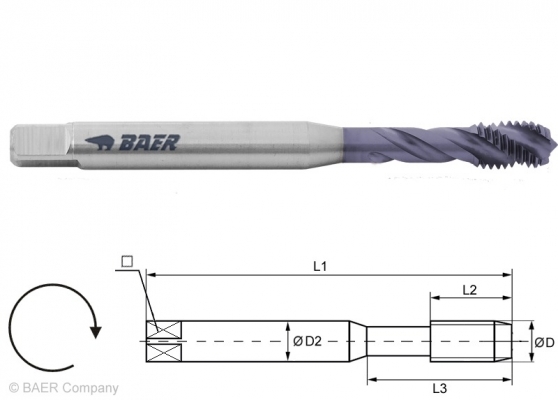

Baumaße:
D: UNF No. 6 x 40
L1: 56 mm
L2: 6,5 mm
L3: 22 mm
D2: 4 mm
VK: 3 mm

Die Geometrie, das Grundmaterial und die Beschichtung dieses Gewindebohrers sind
besonders für die Zerspanung von Edelstählen und hochfesten Materialien konzipiert.
Die TiCN-Beschichtung (Titancarbonnitrid – grauviolette Farbe) erhöht die Oberflächenhärte (ca. 3000 HV) und
Gleiteigenschaften (Reibungskoeffizient: 0,3), daraus resultieren eine höhere Schnittleistung und Standzeit.
Gewindebohrer für die Maschinenbetätigung und Sackloch.

Kernloch: 1,85 mm Bild Lochtyp: https://media.baer.tools/media/vector/fe/c5/5a/sackloch.svg Bild Material: https://media.baer.tools/media/vector/1c/ec/93/gewindebohrer_beschichtung_tialn.svg Bild Zugfestigkeit: https://media.baer.tools/media/vector/c0/4a/39/zugfestigkeit.svg Bild Form: https://media.baer.tools/media/vector/c3/81/d5/gewindebohrer_spiral_nuten.svg
2.95 mm Sackloch
bis 2,5 x D		 HSSE
TiAlN		 bis 1300 N/mm²
41 HRC		 Form C 35° RSP

Bild Anschnitt: https://media.baer.tools/media/vector/59/5d/26/gewindebohrer_anschnitt.svg Bild Spanabfuhr Bild Kühlung: https://media.baer.tools/media/vector/41/a7/9a/gewindebohrer_aussenkuehlung.svg Toleranz: 2B
2-3 Gänge Spanabfuhr (siehe Abbildung) Außenkühlung und -Schmierung 2B


Anwendung:
Schwer zerspanbare Werkstoffe bis maximal 1300 N/mm²
Legierte Vergütungsstähle, Kugelgraphitguß, Temperguß
Aluminiumguß- und Knetlegierungen Si<5% (langspanend)
Kupferlegierungen und Messing (langspanend)

Anwendung - Beispielmaterialien:

Legierte Stähle, Vergütungsstähle Schnittge-
schwindigkeit
vc in m/min		   Kugelgraphitguß,
Temperguß		 Schnittge-
schwindigkeit
vc in m/min		   Rostfreier Stahl (ferritisch, autenitisch, martensitisch) Schnittge-
schwindigkeit
vc in m/min
1.7225 42CrMo4 5 - 20   EN-JS-1030 EN-GJS-400-15 (GGG40) 15 - 20   1.4105 X6CrMoS17 8 - 10
1.2067 102Cr6 5 - 20   EN-JS-1070 EN-GJS-700-2 (GGG70)  15 - 20   1.4301 X5CrNi18-10 (V2A) 8 - 10
1.7228 50CrMo4 5 - 20   0.8055 GTS55-05 15 - 20   1.4571 X6CrNiMoTi17-12-2 (V4A) 5 - 7
1.7108 60SiCr7 5 - 20

Schnittgeschwindigkeit vc [m/min] = (Außendurchmesser * π * Drehzahl) / 1000
Drehzahl n [1/min] = (Schnittgeschwindigkeit in m/min * 1000) / (Außendurchmesser * π)
Vorschubprogrammierung [mm/min] = Drehzahl * Steigung
Bitte beachten Sie das die oben angegebenen Schnittgeschwindigkeiten als Richtwerte zu verstehen sind und je nach Schmierung und
Betätigung angepasst werden müssen..
Schneidöl oder Emulsion werden empfohlen.
Kernloch: 1,85 mm Bild Lochtyp: https://media.baer.tools/media/vector/fe/c5/5a/sackloch.svg Bild Material: https://media.baer.tools/media/vector/1c/ec/93/gewindebohrer_beschichtung_tialn.svg Bild Zugfestigkeit: https://media.baer.tools/media/vector/c0/4a/39/zugfestigkeit.svg Bild Form: https://media.baer.tools/media/vector/c3/81/d5/gewindebohrer_spiral_nuten.svg
2.7 mm Sackloch
bis 2,5 x D		 HSSE
TiAlN		 bis 1300 N/mm²
41 HRC		 Form C 35° RSP

Bild Anschnitt: https://media.baer.tools/media/vector/59/5d/26/gewindebohrer_anschnitt.svg Bild Spanabfuhr Bild Kühlung: https://media.baer.tools/media/vector/41/a7/9a/gewindebohrer_aussenkuehlung.svg Toleranz: 2B
2-3 Gänge Spanabfuhr (siehe Abbildung) Außenkühlung und -Schmierung 2B
