HSSE Maschinengewindebohrer Form C - MF 18 x 2.0 - DIN 374

HSSE Maschinengewindebohrer Form C - MF 18 x 2.0 - DIN 374
HSSE Maschinengewindebohrer Form C - MF 18 x 2.0 - DIN 374
Artikel-Nr: 120501018
Details: HSSE Maschinengewindebohrer Form C - MF 18 x 2.0 - DIN 374
Lager:
40.75 CHF
HSSE Maschinengewindebohrer Form C - MF 18 x 2,0 - DIN 374

DIN 374

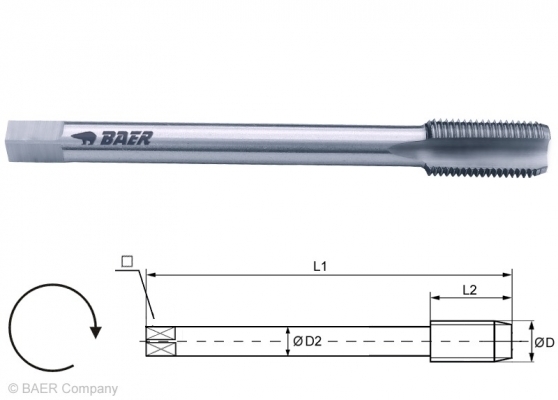

Baumaße:
D: MF 18 x 2,0
L1: 125 mm
L2: 34 mm
D2: 14mm
VK: 11,0 mm

Gewindebohrer für die Maschinenbetätigung in Durchgangsloch und Sackloch.
Durch den kurzen Anschnitt ist die Anwendung relativ universal.
Der Span wird hauptsächlich durch die Spannuten aufgenommen und beim Schneiden nicht abgeführt.


Kernloch: 3,65 mm Bild Lochtyp: https://media.baer.tools/media/vector/19/52/9d/durchgangsloch_und_sackloch.svg Bild Material: https://media.baer.tools/media/vector/c8/8d/2f/gewindebohrer_blank.svg Bild Zugfestigkeit: https://media.baer.tools/media/vector/c0/4a/39/zugfestigkeit.svg Bild Form: https://media.baer.tools/media/vector/3f/1d/45/gewindebohrer_gerade_nuten.svg
16 mm Durchgangs- und Sackloch
bis 2 x D		 HSSE
blank		 bis 900 N/mm²
27,1 HRC		 Form C

Bild Anschnitt: https://media.baer.tools/media/vector/59/5d/26/gewindebohrer_anschnitt.svg Bild Spanabfuhr Bild Kühlung: https://media.baer.tools/media/vector/41/a7/9a/gewindebohrer_aussenkuehlung.svg Toleranz: ISO2/6H
2-3 Gänge Spanabfuhr (siehe Abbildung) Außenkühlung und -Schmierung ISO2/6H



Anwendung:
gut zerspanbare Werkstoffe bis 900 N/mm²
unlegierte und niedriglegierte Stähle

Anwendung - Beispielmaterialien:

Baustahl unlegiert Schnittge-
schwindigkeit
vc in m/min		   Automatenstahl Schnittge-
schwindigkeit
vc in m/min		   Stahlguss Schnittge-
schwindigkeit
vc in m/min
1.0037 St 37-2 5 - 12   1.0718 9 SMnPb 28 5 - 12   1.0420 GS-38 8 - 15
1.0044 St 44-2 5 - 12   1.0721 10 S 20  5 - 15   1.1120 GS-20 Mn 5 5 - 15
1.0039 S 235JRG1+CR 5 - 12   1.0736 9 SMn 36 5 - 12   1.5633 GS-24 Ni 8 5 - 12
1.0060 St 60-2 5 - 10   1.0726 35 S 20 5 - 10   1.7379 GS-18 CrMo 9 10 5 - 12

Baustahl legiert Schnittge-
schwindigkeit
vc in m/min
1.5415 15 Mo 3 5 - 12
1.5622 14 Ni 6 5 - 10
1.7335 13 CrMo 4 4 5 - 10
1.7715 14 MoV 6 3 5 - 10
Schnittgeschwindigkeit vc [m/min] = (Außendurchmesser * π * Drehzahl) / 1000
Drehzahl n [1/min] = (Schnittgeschwindigkeit in m/min * 1000) / (Außendurchmesser * π)
Vorschubprogrammierung [mm/min] = Drehzahl * Steigung
Bitte beachten Sie das die oben angegebenen Schnittgeschwindigkeiten als Richtwerte zu verstehen sind und je nach Schmierung und
Betätigung angepasst werden müssen..
Schneidöl oder Emulsion werden empfohlen.
