HSSE Maschinengewindebohrer Form C - M 14 x 2.0 - DIN 376 Titan

HSSE Maschinengewindebohrer Form C - M 14 x 2.0 - DIN 376 Titan
HSSE Maschinengewindebohrer Form C - M 14 x 2.0 - DIN 376 Titan
Artikel-Nr: 110511010
Details: HSSE Maschinengewindebohrer Form C - M 14 x 2.0 - DIN 376 Titan
Lager:
148.21 CHF
HSSE Maschinengewindebohrer Form C - M 14 x 2,0 - DIN 376 für Titan und Titanlegierungen

DIN 376

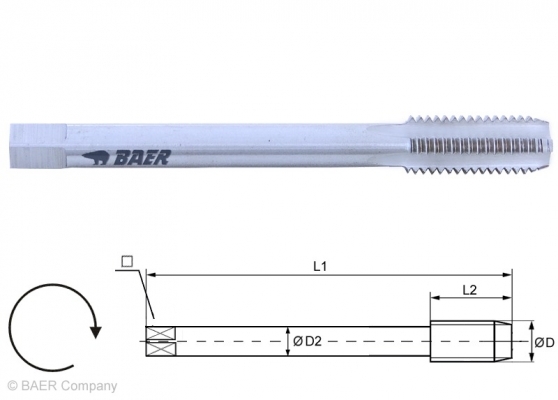

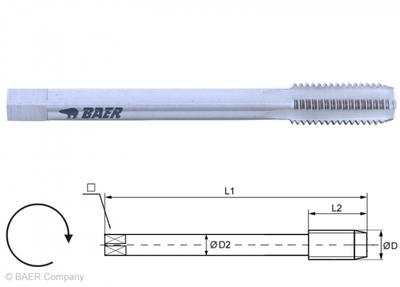

Baumaße:
D: M 14 x 2,0
L1: 110 mm
L2: 25 mm
D2: 11,0 mm
: 9,0 mm

Die Geometrie und das Grundmaterial (HSSK Pulvermetall) des Gewindebohrers sind
besonders für die Zerspanung von Titan und Titanlegierungen konzipiert.
Gewindebohrer für die Maschinenbetätigung in Durchgangsloch und Sackloch.
Durch den kurzen Anschnitt ist die Anwendung relativ universal.
Der Span wird hauptsächlich durch die Spannuten aufgenommen und beim Schneiden nicht abgeführt.


Kernloch: 1,6 mm Bild Lochtyp: https://media.baer.tools/media/vector/19/52/9d/durchgangsloch_und_sackloch.svg Bild Zugfestigkeit: https://media.baer.tools/media/vector/c0/4a/39/zugfestigkeit.svg Bild Form: https://media.baer.tools/media/vector/3f/1d/45/gewindebohrer_gerade_nuten.svg
12 mm Durchgangs- und Sackloch
bis 2,5 x D		 HSSK
blank		 bis 1000 N/mm²
31 HRC		 Form C

Bild Anschnitt: https://media.baer.tools/media/vector/59/5d/26/gewindebohrer_anschnitt.svg Bild Spanabfuhr Bild Kühlung: https://media.baer.tools/media/vector/41/a7/9a/gewindebohrer_aussenkuehlung.svg
2-3 Gänge Spanabfuhr (siehe Abbildung) Außenkühlung und -Schmierung ISO2/6H



Anwendung:
Reintitan
Titanlegierungen

Anwendung - Beispielmaterialien:

Reintitan Schnittge-
schwindigkeit
vc in m/min		   Titanlegierungen Schnittge-
schwindigkeit
vc in m/min
3.7024 Ti99.5 6 - 8   3.7165 TiAl6V4 3 - 5
3.7034 Ti99.7 6 - 8   3.7174 TiAl6V4Sn2  3 - 5
Schnittgeschwindigkeit vc [m/min] = (Außendurchmesser * π * Drehzahl) / 1000
Drehzahl n [1/min] = (Schnittgeschwindigkeit in m/min * 1000) / (Außendurchmesser * π)
Vorschubprogrammierung [mm/min] = Drehzahl * Steigung
Bitte beachten Sie das die oben angegebenen Schnittgeschwindigkeiten als Richtwerte zu verstehen sind und je nach Schmierung und
Betätigung angepasst werden müssen..
Schneidöl oder Emulsion werden empfohlen.
