HSSE Maschinengewindebohrer - Form B - UNC No. 4 x 40 - DIN 371

HSSE Maschinengewindebohrer - Form B - UNC No. 4 x 40 - DIN 371

DIN 371

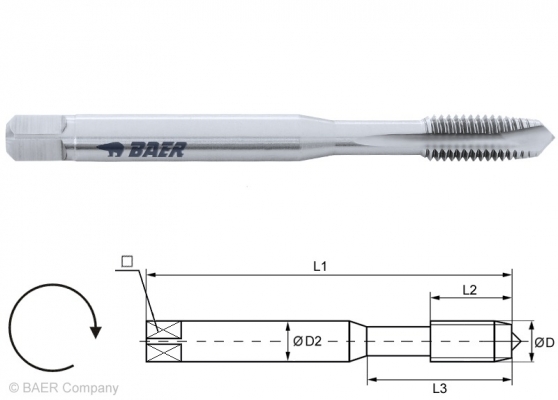

Baumaße:
D: UNC No. 4 x 40
L1: 50mm
L2: 10mm
D2: 3,5mm
VK: 2,7mm

Gewindebohrer für die Maschinenbetätigung und Durchgangsloch.
Durch den Schälanschnitt wird der Span in Bohrrichtung geleitet.


2.3 mm	Durchgangsloch bis 4 x D	HSSE blank	bis 900 N/mm² 27,1 HRC	Form B



4-5 Gänge	Spanabfuhr (siehe Abbildung)	Außenkühlung und -Schmierung	2B

Anwendung:
gut zerspanbare Werkstoffe bis 900 N/mm²
unlegierte und niedriglegierte Stähle

Anwendung - Beispielmaterialien:


Baustahl unlegiert		Schnittge- schwindigkeit vc in m/min		Automatenstahl		Schnittge- schwindigkeit vc in m/min		Stahlguss		Schnittge- schwindigkeit vc in m/min
1.0037	St 37-2	5 - 12		1.0718	9 SMnPb 28	5 - 12		1.0420	GS-38	8 - 15
1.0044	St 44-2	5 - 12		1.0721	10 S 20	5 - 15		1.1120	GS-20 Mn 5	5 - 15
1.0039	S 235JRG1+CR	5 - 12		1.0736	9 SMn 36	5 - 12		1.5633	GS-24 Ni 8	5 - 12
1.0060	St 60-2	5 - 10		1.0726	35 S 20	5 - 10		1.7379	GS-18 CrMo 9 10	5 - 12
Baustahl legiert		Schnittge- schwindigkeit vc in m/min
1.5415	15 Mo 3	5 - 12
1.5622	14 Ni 6	5 - 10
1.7335	13 CrMo 4 4	5 - 10
1.7715	14 MoV 6 3	5 - 10

Schnittgeschwindigkeit v_c [m/min] = (Außendurchmesser * π * Drehzahl) / 1000
Drehzahl n [1/min] = (Schnittgeschwindigkeit in m/min * 1000) / (Außendurchmesser * π)
Vorschubprogrammierung [mm/min] = Drehzahl * Steigung
Bitte beachten Sie das die oben angegebenen Schnittgeschwindigkeiten als Richtwerte zu verstehen sind und je nach Schmierung und
Betätigung angepasst werden müssen..
Schneidöl oder Emulsion werden empfohlen.
